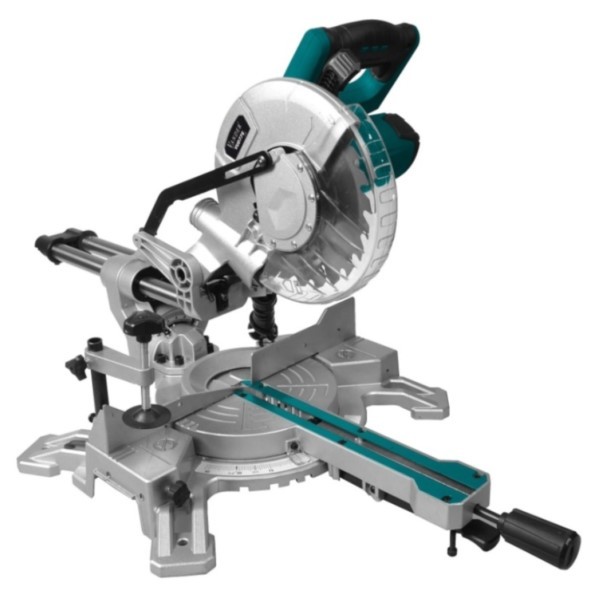

Beschreibung
Informationen über die Anwendung
Das Elektrowerkzeug ist zum Schneiden von Holz, Holzwerkstoffen, Faserplatten usw. bestimmt. Schnitte können senkrecht zur längeren Materialkante (Querschnitt), schräg zur längeren Materialkante (Schrägschnitt) und durchgeführt werden Schrägschnitte – nicht senkrecht zur Materialoberseite. Die Gehrungssäge ist nicht zum Schneiden von Kunststoffen, Keramik und Metallen einschließlich Nichteisenmetallen bestimmt
Technische Daten
Modell VUD775
Spannung/Frequenz 230 V~ 50 Hz
Leistung 1800 W
Leerlaufdrehzahl 4500 min-1
Zifferblattgröße 210 mm x 30 x 1,5 mm
Zähnezahl: 40 TCT
Fasenschnittbereich: -45° / 0° / +45°
Gerader Schnitt vertikal 0° x horizontal 0° 70 mm x 305 mm
Schrägschnitt 0° x 45° 70 mm x 215 mm
45° (links) x 0° Schräge 35 mm x 305 mm
Verbundschnitt 45° (links) x 45° 35 mm x 215 mm
Gewicht 10,8 kg
Schutzklasse II
Laserklasse II
Laserwellenlänge 650 nm
Laserleistung ≤ 1mW
Schalldruckpegel LpA 93,60 dB (A)
LpA-Abweichung 3,00 dB(A)
Gemessener Schallleistungspegel LwA 106,60 dB (A)
LwA-Abweichung 3,00 dB(A)
Geräusche und Vibrationen wurden gemäß den geltenden Normen gemessen.
Beschreibung der Zeichnungen
1. Bediengriff.
2. Laserpointer.
3. Motor.
4. Untere Abdeckung, schwenkbar.
5. Klemmschraubenknopf.
6. Schubstange.
7. Neigungswinkelskala.
8. Feststellschraube der rechten Stütze.
9. Arbeitsplattenarm.

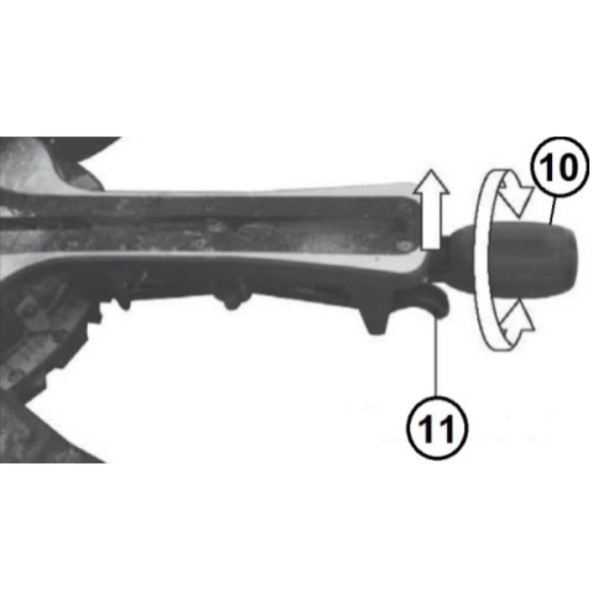

10. Neigungsverriegelungsknopf.
11. Befestigte Neigungssperre.
12. Neigungswinkelanzeige.
13. Arbeitsplatte.
14. Sicherungsschraube der linken Stütze.
15. Klemmarmpositionssperre.
16. Seitlicher Druck.
17. Futterschlitten.
18. Hebel der unteren Abdeckung.
19. Obere Abdeckung.
20. Seitenstütze.

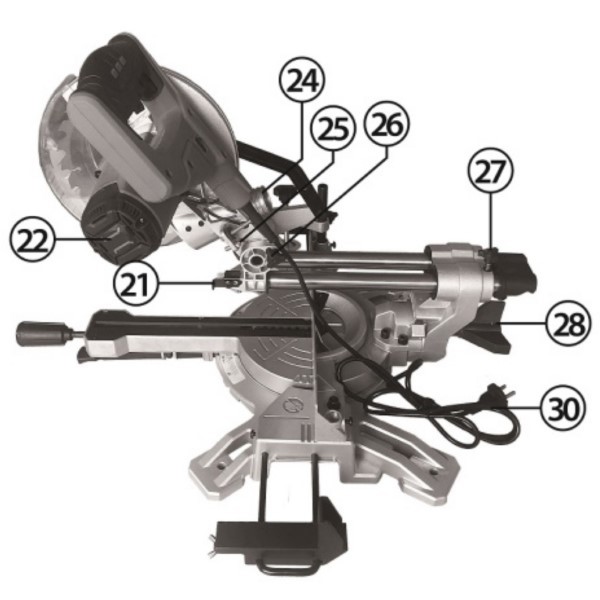

21. Tiefensperrplatte.
22. Bürstenabdeckung.

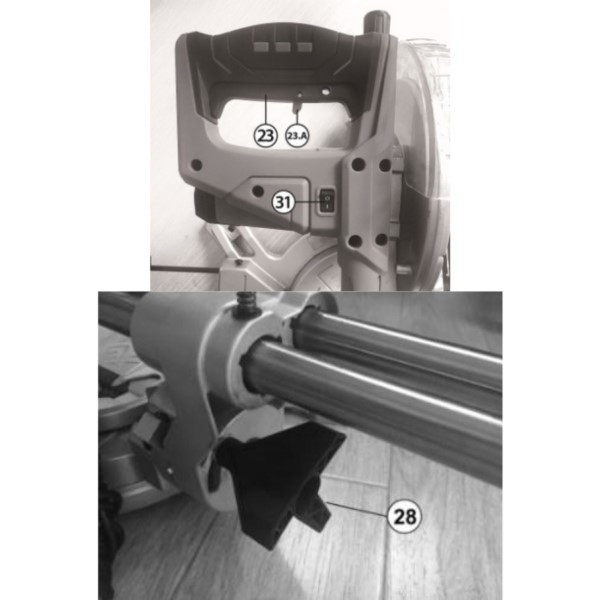

23. Ein-/Ausschalter.
23.A – Schaltersperre.
24. Späneauslass – Anschluss für Staubabsaugung.

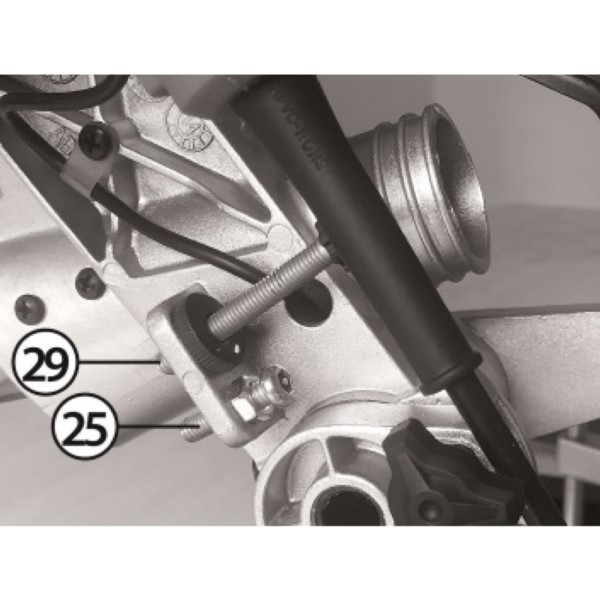

25. Schraube zur Einstellung der maximalen Schnitttiefe.
26. Transportsicherung.
27. Schlittenfeststellschraube.
28. Neigungswinkelsperre.
29. Schnitttiefenanschlag.
30. Netzkabel.
31. Laser-Ein/Aus-Schalter.
Beschreibung
Deutliche Fasenwinkelskala in 1°-Schritten einstellbar.
Obertransportmechanismus und Klemme halten das Material.
Ausgestattet mit einem Staubsammler.
Inklusive Holzschneideblatt.
