Die starke Metallbasis sorgt für Steifigkeit und Genauigkeit beim Schneiden.
Effizientes Späneabsaugsystem.
Der Parallelanschlag erhöht die Schnittgenauigkeit.
Werkzeuglose Schnitttiefen- und Winkeleinstellung bis 45°.
Technische Daten
Modell VPT718
Spannung/Frequenz 230 V~ 50 Hz
Leistung 1800 W
Leerlaufdrehzahl 5000 min-1
Kettenblattgröße 210 x 30 x 2,4 mm – 40 Zähne
Maximale Schnittleistung 90˚ 73 mm (Materialstärke)
Maximale Schnittleistung 45 ˚ 48 mm (Materialstärke)
Grundplattengröße 324 x 150 mm
Leergewicht 6,00 kg
Schutzklasse II
Laserklasse 2
Laserwellenlänge 650 nm
Laserleistung ≤1mW
Schalldruckpegel LpA 96,10 dB (A)
KpA-Abweichung 3,00 dB (A)
Garantierter Schallleistungspegel LwA 107,10 dB (A)
KwA-Abweichung 3,00 dB (A)
Momentaner Spitzenwert des Drucks
akustisch: LpCpeak < 130,00 dB
Lärm und Vibration gemessen nach EN 60745-1.

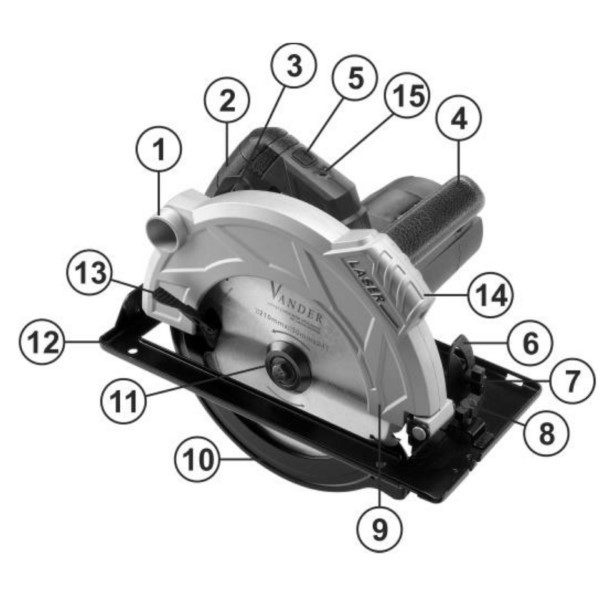

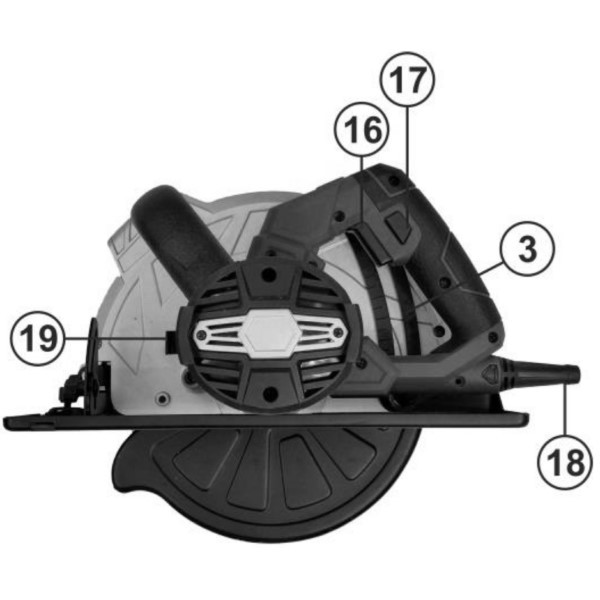

Beschreibung der Zeichnungen
1. Auslassöffnung,
2. Hauptgriff,
3. Schnitttiefenskala,
4. Zusatzgriff,
5. Laser Ein / Aus-Schalter,
6. Schnittwinkel-Einstellskala,
7. Feststellschraube zum Einstellen des Schnittwinkels,
8. Feststellschraube für Parallelführung,
9. Obere Schildabdeckung,
10. Untere Schildabdeckung,
11. Spindel,
12. Basis,
13. Griff zum Ziehen der unteren Abdeckung,
14. Lasermodul,
15. Eine Lampe, die anzeigt, dass das Gerät an das Stromnetz angeschlossen ist,
16. Ein-/Ausschalter.
17. Schaltersperre,
18. Netzkabel,
19. Spindelarretierung,

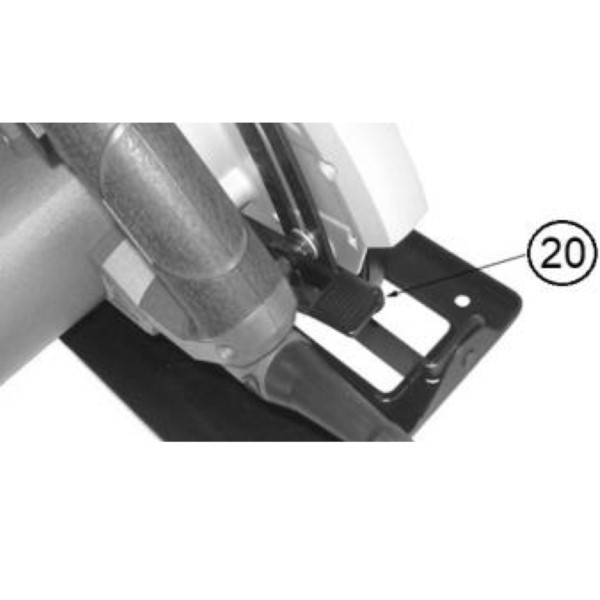

20. Hebel zur Arretierung der Schnitttiefeneinstellung.
Informationen über die Anwendung
Das Elektrowerkzeug ist zum Längs- und Querschneiden von Holz ausgelegt. Das Werkstück sollte so eingespannt sein, dass es sich beim Sägen nicht bewegen kann An der Säge dürfen keine anderen Werkzeuge als eine Holzsäge befestigt sein. Verwenden Sie keine zusätzlichen Sägetische.
