Beschreibung
Technische Daten
Temperaturbereich 0-50°C
Durchmesser 15 (1/2″)
3/4″ Gewinde
Maximaler Durchfluss 3,12 m³/h
Kontinuierlicher Durchfluss von 2,5 m³/h
R160-H indirekter Durchfluss 25 L / h
R160-H Mindestdurchfluss 15,63 L / h
R100-H mittlerer Durchfluss 40 L / h
R100-H Mindestdurchfluss 25 L / h
R50-V, R50-H indirekter Durchfluss 80 L / h
R50-V, R50-H Mindestdurchfluss 50 L / h
Mindestablesung 0,05 L
Maximaler Messwert 99,999 m³
Maximal zulässiger Druck 16 bar
Gewicht mit Schrauben 0,65 kg
Gewicht ohne Verschraubungen 0,5 kg
Beschreibung

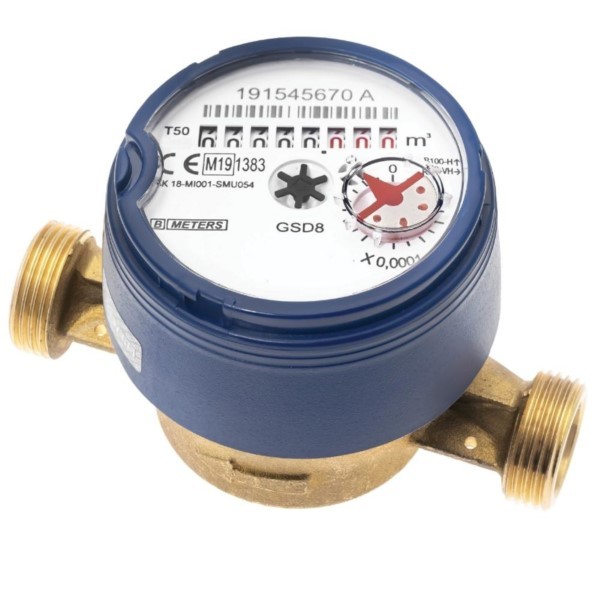

Einstrahl-Trockenlauf-Wasserzähler ausgestattet mit einem um 360° drehbaren 8-Zylinder-Zählwerk. Das Gerät wird von einer verstärkten vierpoligen Magnetkupplung angetrieben, die ein Brechen und Rutschen verhindert. Darüber hinaus erhöht es seine Messgenauigkeit, indem es den Rotor im hydromagnetischen Gleichgewicht hält. Der Saphirstein, der sich in der Halterung des Zählwerks befindet, verleiht dem Gerät eine größere messtechnische Empfindlichkeit gegenüber niedrigen Wasserströmen und verlängert die Lebensdauer des Zählwerks. Das Messgerät ist außerdem antimagnetisch geschützt.
Beschreibung der Zeichnungen

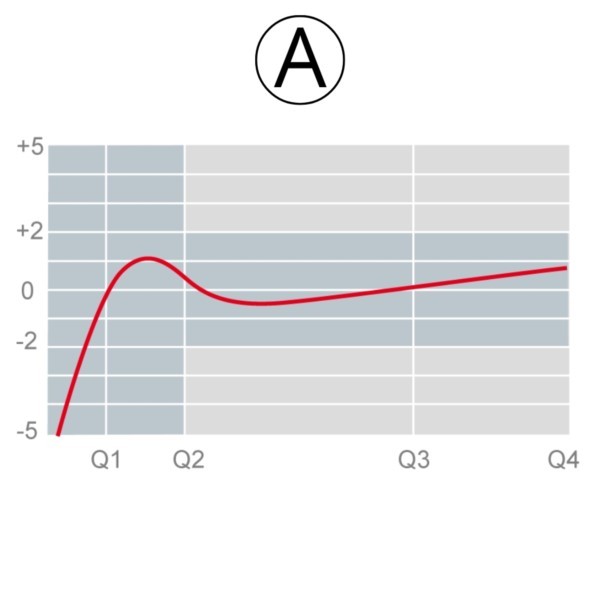

A – Typische Laufradfehlerkurve eines Wasserzählers

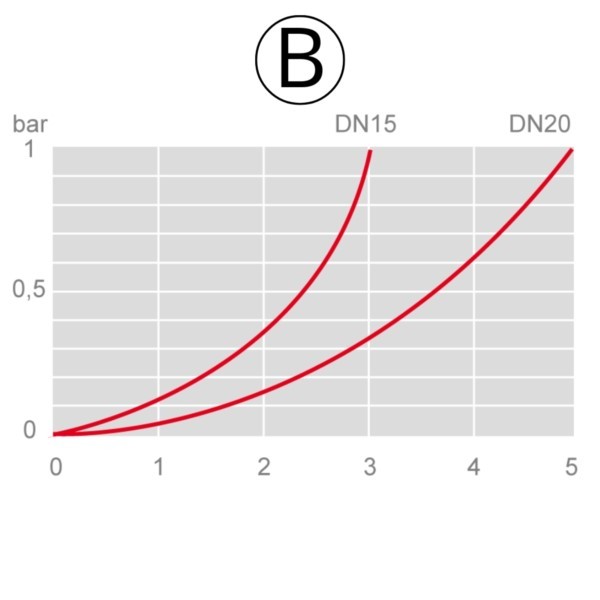

B – Druckverlustkurven
L – 110 mm
I – 190 mm
H – 73 mm
h – 18 mm
K – 74 mm
D – 3/4″

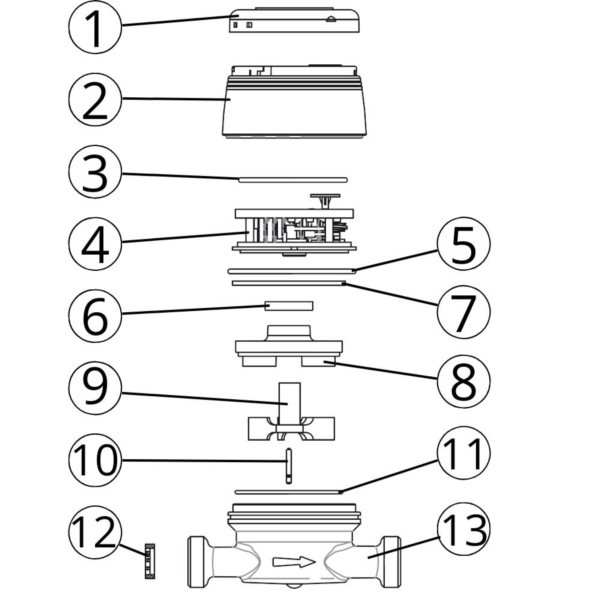

1. Deckel
2. Klemmring
3. Antikondensationsdichtung
4. Abakus
5. Dichtung
6. Antimagnetischer Ring
7. Klingeln
8. Dichtplatte
9. Rotor mit Saphirlager
10. Stift
11. Dichtung
12. Filter
13. Messingkörper
