Beschreibung
Bestimmung

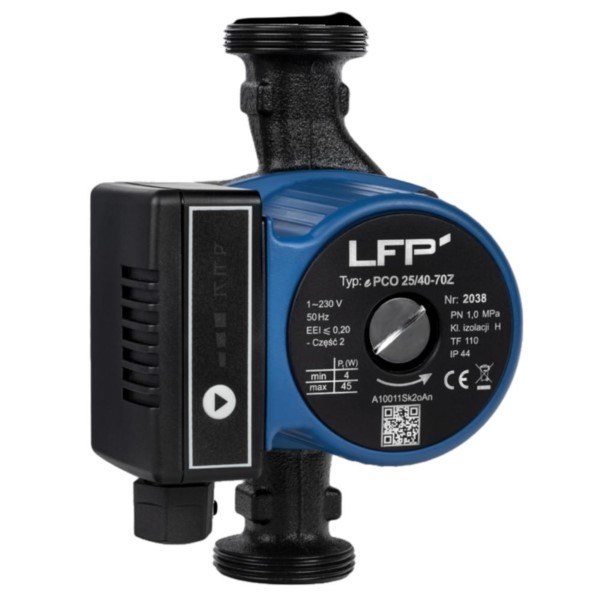

Die ePCO-Pumpe ist für die Förderung von sauberem Wasser in Zentralheizungsanlagen, industriellen Heizungsanlagen und Lüftungsanlagen sowie für die Förderung von nicht aggressiven, nicht explosiven Flüssigkeiten mit einer niedrigen kinematischen Viskosität von bis zu 10cSt, frei von Feststoffen, Fasern, Kühlflüssigkeiten und Mineralöl, konzipiert.
Elektronische Umwälzpumpen von ePCO sind ideal für Anlagen mit variablen Durchflussmengen (z. B. Zentralheizungssysteme mit thermostatisch geregelten Heizkörpern) und Anlagen mit geringen Durchflussmengen und erheblichen Pumptemperaturspitzen (Solaranlagen).
Technische Daten
Leistung bis 3,3 m³/h
Hubhöhe bis zu 7,0 m
Arbeitsdruck 1,0 MPa
Gewinde des Steckers 6/4″
Temperatur des Faktors von +2 bis 110 °C
Der Mindesteinlaufdruck auf der Saugseite der Pumpe ist zu gewährleisten: Der Mindesteinlaufdruck auf der Saugseite der Pumpe ist zu gewährleisten:
– bei Temperatur 75 ℃ – 0,5m
– bei Temperatur 90 ℃ – 2,8m
Versorgungsspannung 1 ~230- 240V
Leistung min 4 W – max 45 W
Grad des Schutzes IP44
Isolationsklasse F
Konstruktionsmerkmale
Hydraulisches Teil
– Nassläuferpumpe,
– Körper aus Gusseisen mit Stutzen gleichen Durchmessers,
– geschlossenes Laufrad, Verbundwerkstoff,
– Gewindeverbindungen
Motor
– synchron mit Permanentmagnet,
– stufenlose Selbstregulierung der Drehgeschwindigkeit
– keramische Welle und Lager,
– Stator aus Chrom-Nickel-Stahl,
– Aluminium-Motorgehäuse.
Vorteile

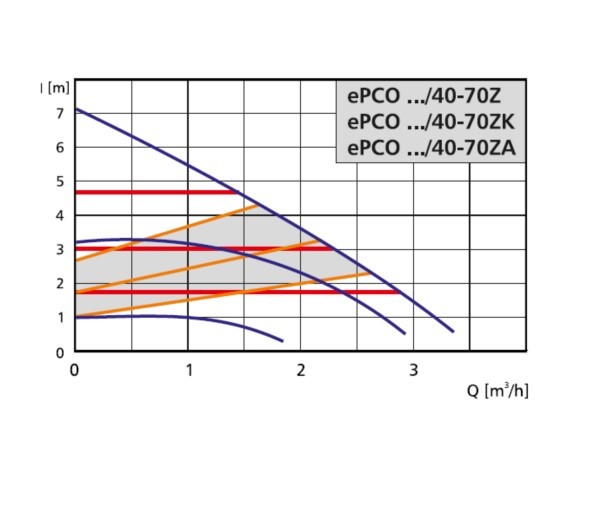

– drei Arten der Kontrolle
a. die Kennlinie mit konstanter Geschwindigkeit,
b. Kennlinie mit festem Druck,
c. Proportional-Niederdruck-Kennlinie,
– niedriger Energieverbrauch ab 4 W
– kataphoretischer Schutz,
– Entlüftungsstopfen,
– intuitive Bedienung,
– Touch-Bedienfeld,
– Visualisierung des Betriebszustandes,
– Kurzschlussschutz,
– thermischer Komfort,
– schnelle Installation,
– hohe Effizienz,
– Zuverlässigkeit.

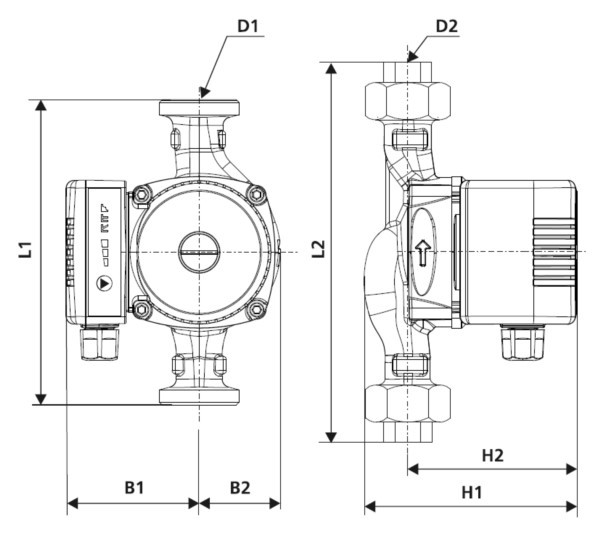

Abmessungen
L1 = 180 mm
B1 = 79 mm
B2 = 48 mm
H1 = 125 mm
H2 = 99 mm
D1 = 6/4″
Masse 2,2 kg
Verschraubung sind nicht im Lieferumfang enthalten.
