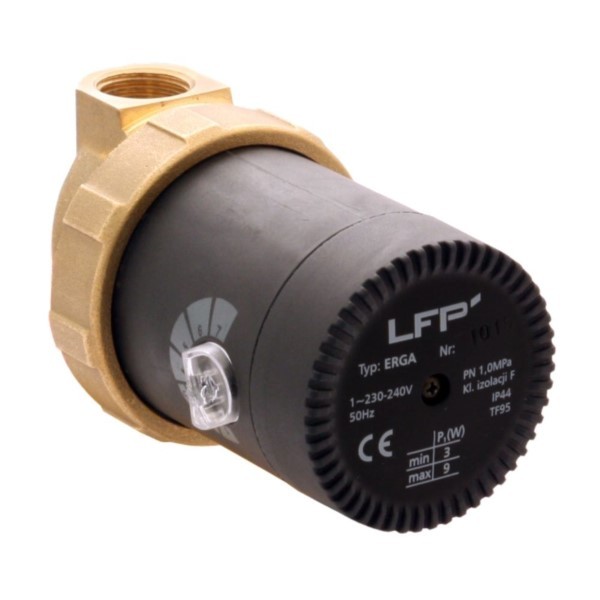

Beschreibung
Bestimmung
Die ERGA-Pumpe ist für die Umwälzung von Wasser in geschlossenen Anlagen konzipiert. Sie ist ideal für die Trinkwasserinstalation im Haushalt.

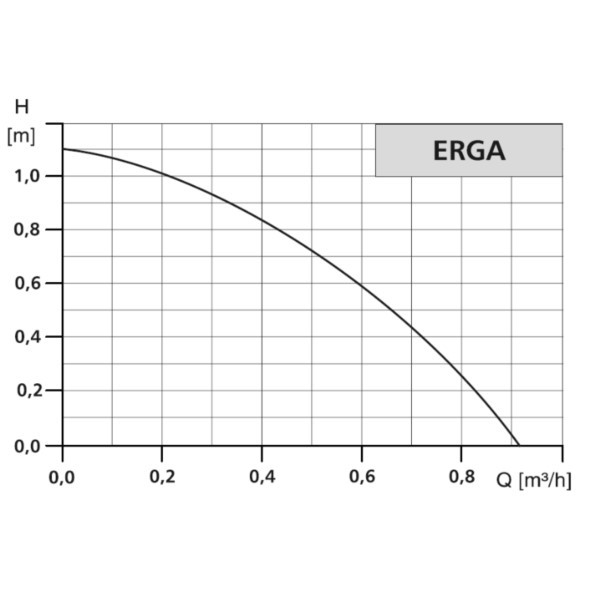

Technische Daten
Leistung bis zu 0,9 m³/h
Höbhöhe bis 1,1 m
Arbeitsdruck 1,0 MPa
Gewinde des Anschlussses 1/2″
Temperatur des Faktors von 2°C bis 95°C
Empfohlen für Warmwassersysteme von 2°C bis 65°C
Der Mindesteinlaufdruck auf der Saugseite der Pumpe ist zu gewährleisten:
– bei Temperatur 75 ℃ – 0,5m
– bei Temperatur 90 ℃ – 2,8m
Versorgungsspannung 1 ~230- 240V
Leistung min 3 W – max 9 W
Schutzart IP44
Isolierstoffklasse F
Konstruktionsmerkmale
Hydraulisches Teil
– Nassläuferpumpe,
– Messingkörper mit Stutzen mit gleichem Durchmesser,
– geschlossenes kugelförmiges Laufrad, Verbundverkstoff,
– Gewindeverbindungen,
Motor
– elektronisch kommuniert (ECM),
– stufenlose manuelle Drehzahlregelung,
– Keramiklager auf einer festen Spindel montiert,
– Motorgehäuse aus Kunststoff,
– geschützt gegen Überlastung, Trockenlauf und Überhitzung.
Vorteile
– geringe Leistungsaufnahme ab 3W – hoher Wirkungsgrad,
– keine Bedienung erforderlich,
– eingebauter Kurzschlussschutz,
– geräuschearm,
– hochwertige Verarbeitung,
– einfache Installation und Inbetriebnahme,
– Widerstand gegen Feinschmutz

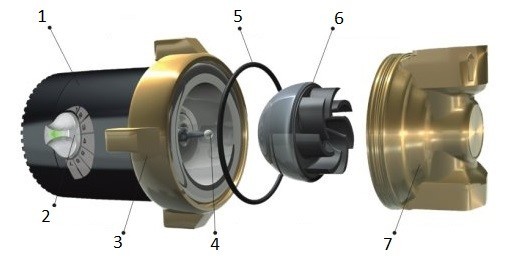

Konstruktion
1. Stufenlos einstellbarer Geschwindigkeitsregler
2. Komutierter Motor
3. Überwurfmutter
4. Fester Schaft mit Keramikkugellager
5. Dichtung (oring)
6. Kugelrotor
7. Pumpengehäuse
Genaue Beschreibung
Durch manuelle Änderung der Drehzahl des elektronisch gesteuerten Motors können die hydraulischen Parameter der Pumpe an die aktuellen Anforderungen der Anlage angepasst werden. Dies ist die erste Pumpe, die mit dieser fortschrittlichen und einzigartigen ECM-Technologie hergestellt wurde, dank derer der Motor nur 3 Watt Strom verbraucht.
Die Pumpe arbeitet mit einem modernen Permanentmagnetmotor mit hohem Wirkungsgrad. Das einzige bewegliche Teil der Pumpe ist ein kugelförmiges Laufrad, das auf einer feststehenden Spindel sitzt, die durch ein verschleißfestes Keramikkugellager abgeschlossen wird.
Diese Lösung garantiert viele Vorteile:
– richtet sich das Laufrad selbst aus,
– Kein Lagerspiel,
– Das Pumpengeräusch nimmt nicht zu,
– Das Lager wird durch das geförderte Medium geschmiert und gekühlt,
– Keine Wartung der Pumpe,
– Keine Verstopfung der Pumpe bei geringen Verunreinigungen,
– Sicherer Start bei längerer Inaktivität.
Dank der ECM-Technologie ist die ERGA-Pumpe eine hocheffiziente Pumpe. Die Verbesserung des Anlaufmoments, die Verbesserung des Systems zur Verhinderung des Blockierens der Pumpe und der Schutz vor Kalkablagerungen führen zusätzlich zu einer erheblichen Energieeinsparung (Verbrauch bis zu
3 Watt) bei gleichbleibendem Wirkungsgrad.

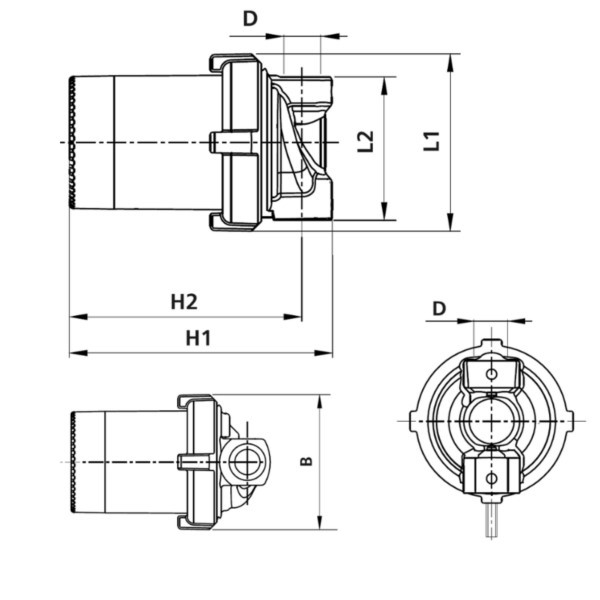

Abmessungen
L1 = 80 mm
L2 = 65 mm
B = 80 mm
H1 = 118 mm
H2 = 104 mm
D = 1/2″
Masse 0,6 kg
