Beschreibung

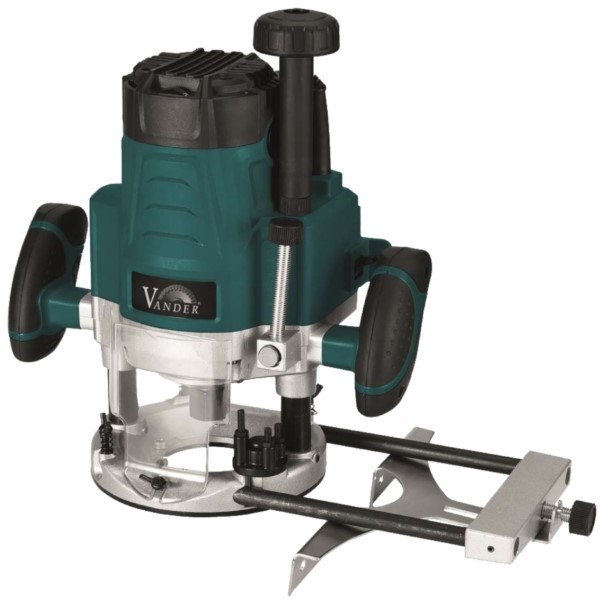

Fräsmaschine Vander
Das Elektrowerkzeug ist bestimmt zum Fräsen von Holz und Holzwerkstoffen sowie, nach Verwendung geeigneter Fräser, von Leichtbaustoffen und Kunststoffen. Schaftfräser mit richtig gewählter Form können zum Kanten-, Nut- und Profilfräsen oder zum Fräsen von Nuten verwendet werden.
Technische Daten
Versorgungsspannung AC 230 V
Leistung 2200 W
Leerlaufdrehzahl 9000 – 22000 min-1
Werkzeugaufnahme Größe 8 / 12 mm
Maximaler Messerhub 70 mm
Leergewicht 5,7 kg
Schutzklasse II
Schalldruckpegel LpA 97,80 dB (A)
KpA-Abweichung 3,00 dB(A)
Garantierter Schallleistungspegel LwA 108,80 dB (A)
KwA-Abweichung 3,00 dB(A)
Lärm und Vibration gemessen nach EN 60745-1.

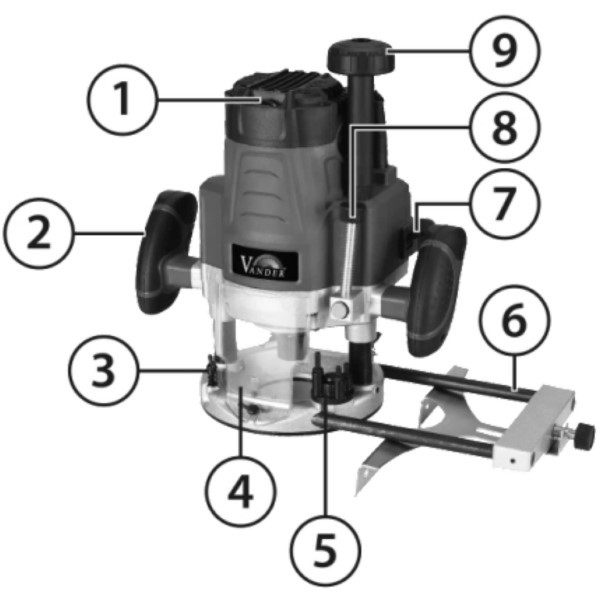

Beschreibung der Zeichnungen
1) Geschwindigkeitsregler.
2) Arbeitsgriff.
3) Verriegelungsschrauben der Parallelführung.
4) Staubschutz.

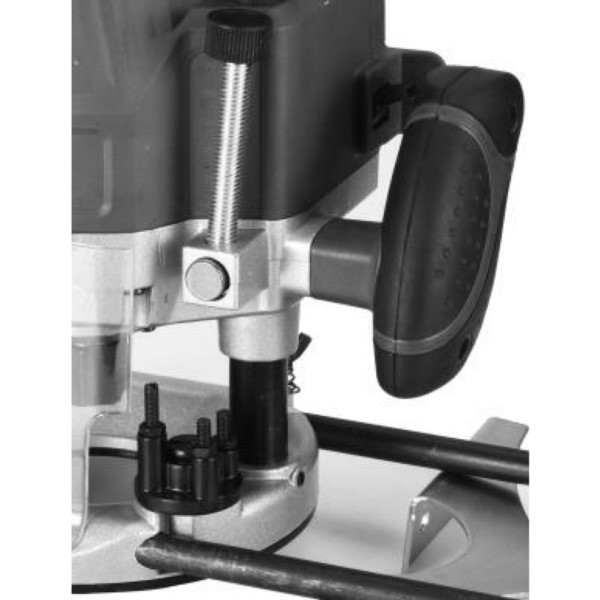

5) Stufenstoßstange.
6) Parallelführung.
7) Ein-/Ausschalter.
8) Tiefenmesser.
9) Tiefenfeineinstellknopf.

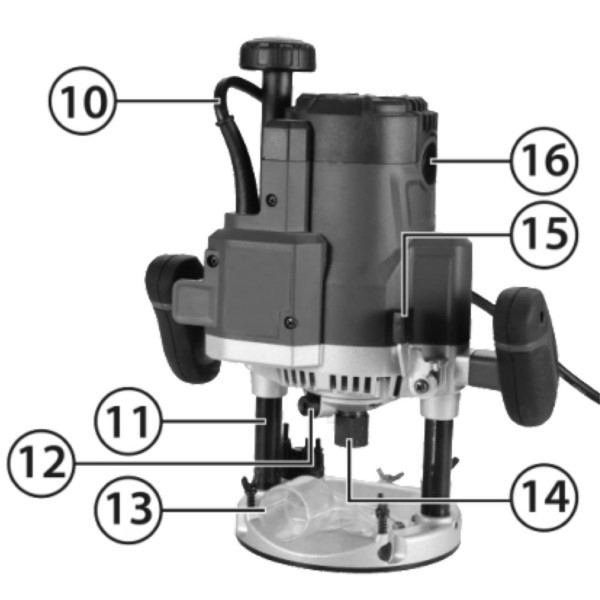

10) Netzkabel.
11) Geräte-Feed-Spalten.
12) Spindelarretierung.

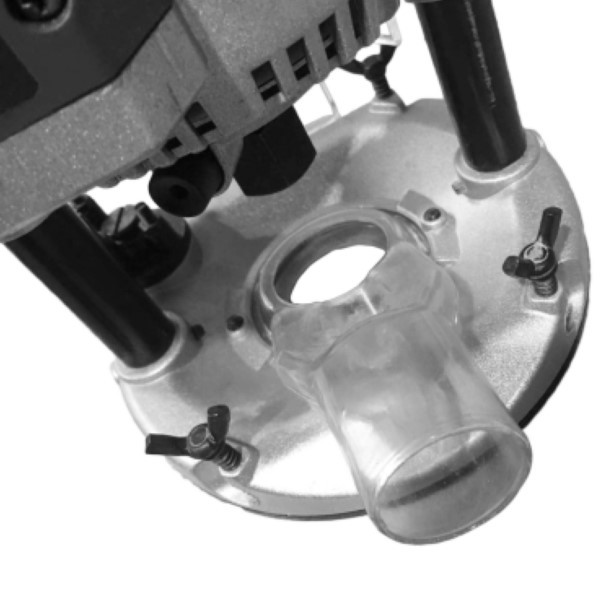

13) Staubschutz mit Absaugöffnung.

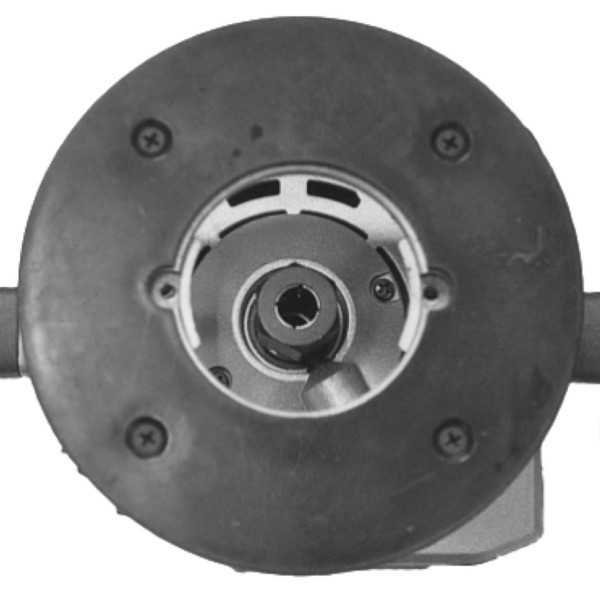

14) Spindel mit Spannmutter.
15) Futtersperre.
16) Kohlebürstenmutter.
Kit-Spezifikation
Werkzeughalter 8 mm 1 Stk.
Werkzeughalter 12 mm 1 Stk.
Gabelschlüssel für den Griff 1 Stk.
Satz Schrauben und Muttern 1 Satz
Kohlebürsten 1 Satz
Parallelführungsrolle 1 Stk.
Benutzerhandbuch.
