Beschreibung
Technische Daten
Elektromotor, einphasig
Versorgungsspannung AC 230 V
Leistung 2,2 kW
Kompressormotordrehzahl 2850 U / min.
Tankinhalt 50 L
Maximaler Arbeitsdruck 8 bar
Maximaler Tankdruck 12 bar
Höchste Betriebstemperatur 90°C
Niedrigste Betriebstemperatur -10°C
Kompressortyp Zweizylinder, Kolben, Öl
Direktantrieb vom Elektromotor
Öltankinhalt 0,4 L
Auswahl des Kompressoröls bei > -10 °C SEA30 oder L-DAB100
Auswahl des Kompressoröls bei < -10 °C SEA10 oder L-DAB68
Theoretische Kapazität – Saugleistung 370 L / min.
Effektive Kapazität – am Auslass 150 L / min.
Tankpumpleistung 0,255 m³ / min.
Gewicht 35 kg
Isolationsklasse I
Schalldruckpegel 75,36 dB (A)
LpA-Abweichung 1,96 dB (A)
Gemessener Schallleistungspegel 95,40 dB (A)
LwA-Abweichung 1,96 dB (A)
Garantierter Schallleistungspegel 97,00 dB (A)
Der Lärm wurde gemäß den geltenden Normen gemessen.

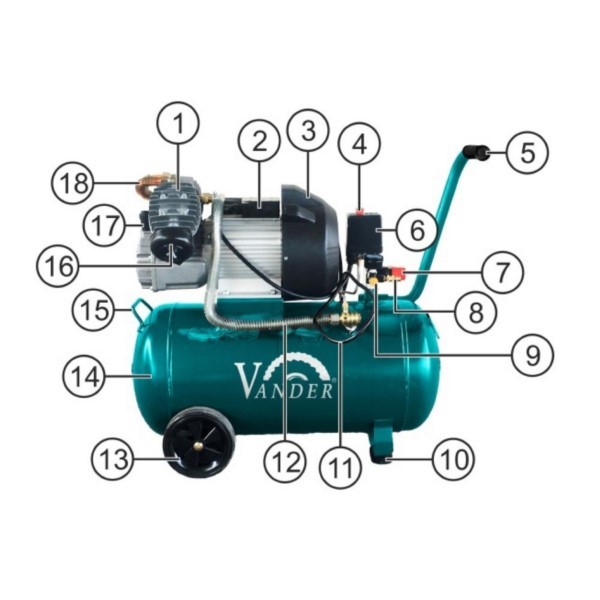

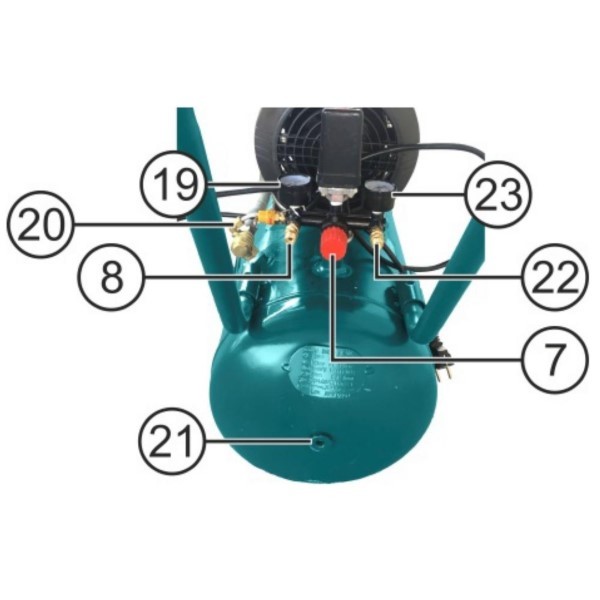

Beschreibung der Zeichnungen
1. Zylindermontage.
2. Überlastschutztaste.
3. Motor-Kunststoffabdeckung.
4. Ein- / Ausschalter des Druckschalters.
5. Transportgriff.
6. Druckschalter.
7. Druckreglerknopf.
8. Druckluftauslass – Schnellkupplung.
9. Sicherheitsventil.
10. Gummifüße.
11. Netzkabel.
12. Druckluft-Metallschlauch.
13. Transporträder.
14. Druckluftbehälter.
15. Transportgriff.
16. Luftfilter.

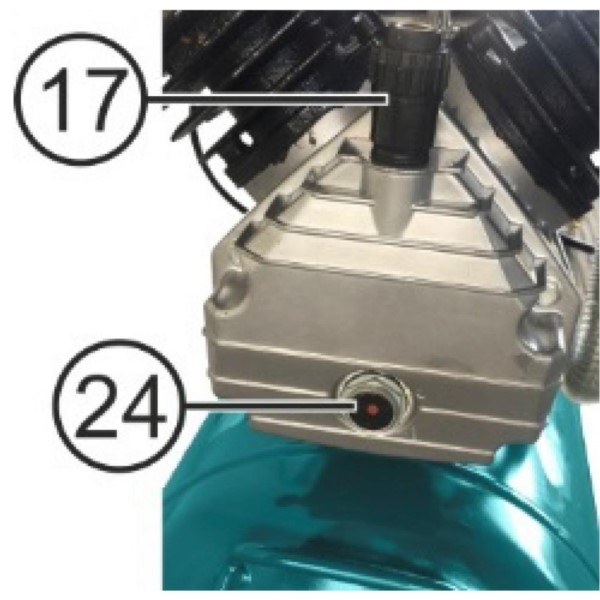

17. Ölstopfen.
18. Kühlrohr.
19. Geregelter Ausgangsdruckmesser.
20. Rückschlagventil.
21. Inspektionsstopfen.
22. Druckluftauslass – Schnellkupplung.
23. Tankdruckmesser.
24. Ölanzeige.
Kit-Spezifikation

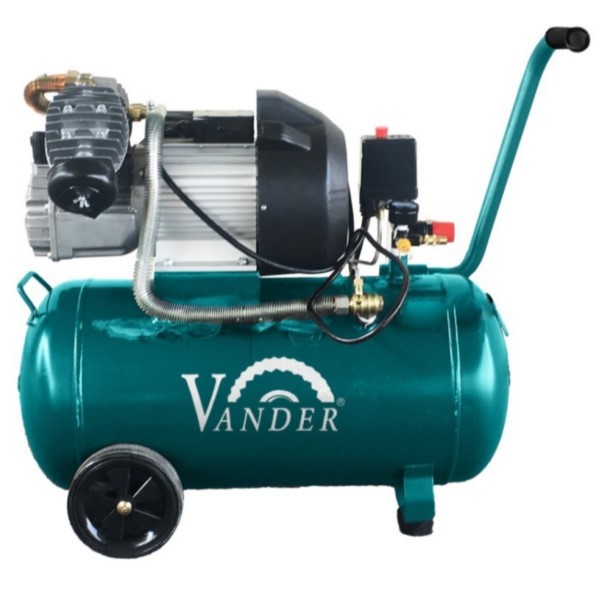

- Luftkompressor VSP760
- Räder und Schrauben 2 Stk.
- Fuß mit Befestigungsschraube 2 Stk.
- Luftfilter 2 Stk.
- Öleinfülldeckel mit Entlüftung
- Eine Flasche Kompressoröl SEA30 0,4 L
- Eine Tube Haftkleber
- Benutzerhandbuch
Der Luftkompressor dient zum Komprimieren und vorübergehenden Speichern von atmosphärischer Luft, die für den Einsatz bei Hausarbeiten wie Spritzlackieren, Blasen und der Versorgung von Druckluftwerkzeugen mit Druckluft bestimmt ist.
