Beschreibung
Informationen über die Anwendung
Das Elektrowerkzeug ist zum Schneiden von Holz- und Aluminiumprofilen, Holzwerkstoffen, Faserplatten etc. bestimmt. Schnitte können senkrecht zur längeren Materialkante (Querschnitt), schräg zur längeren Materialkante und Fase erfolgen Schnitte – nicht senkrecht zur oberen Oberfläche des Materials. Die Gehrungssäge ist nicht zum Schneiden von Kunststoffen, Keramik oder anderen Metallen als Aluminium bestimmt.
Technische Daten
Modell VUD706
Spannung/Frequenz 230 V~/50 Hz
Leistung 2000 W
Leerlaufdrehzahl 5500 min-1
Scheibengröße 255 mm
Lochdurchmesser 25,4 mm
Klingenstärke Von 2 bis 3 mm
Zähnezahl des Sägeblattes für Holz 40 T
Schnittbereich -45˚ / 0˚ / +45˚
Gerader Schnitt 0° x 0° 340 mm x 80 mm
45° x 0° Gehrungsschnitt 240 mm x 80 mm
Schrägschnitt 0° x 45° (links) 340 mm x 50 mm
Schrägschnitt 0° x 45° (rechts) 340 mm x 25 mm
Schifterschnitt 45° (links) x 45° 240 mm x 50 mm
Schifterschnitt 45° (rechts) x 45° 240 mm x 25 mm
Leergewicht 17,50 kg
Schutzklasse II
Laserklasse 2
Laserwellenlänge 650 nm
Laserleistung ≤ 1mW
Schalldruckpegel LpA 100,80 dB (A)
KpA-Abweichung 3,00 dB(A)
Deklarierter Schallleistungspegel LwA 114,00 dB (A)
Abweichung K wA 3,00 dB (A)
Momentaner Spitzenschalldruckpegel LpCpeak < 130,00 dB
Lärm und Vibration gemessen nach EN 62841.
Beschreibung der Zeichnungen

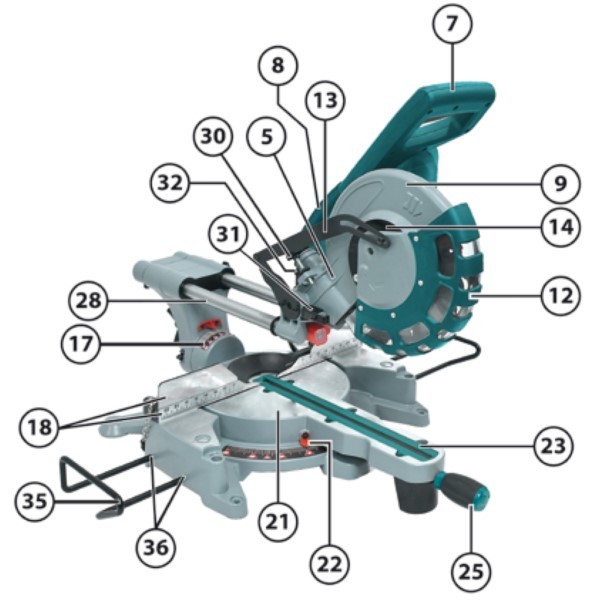

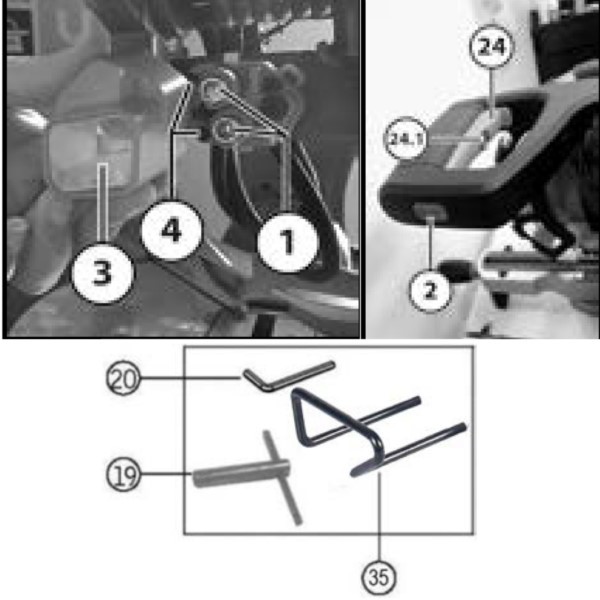

1. Lasermodul.
2. Laser-Ein/Aus-Schalter.
3. Lasergehäuse.
4. Justierung des Lasersystems.
5. Sägearm.
6. Sägearmverriegelung.
7. Bediengriff.
8. Transportgriff.
9. Obere Abdeckung.
10. Hintere Schnellspannklemme.
11. Hinterer Klemmverschluss.
12. Untere Pendelabdeckung.
13. Haltearm der unteren Abdeckung.
14. Abdeckung für Sägemontage.

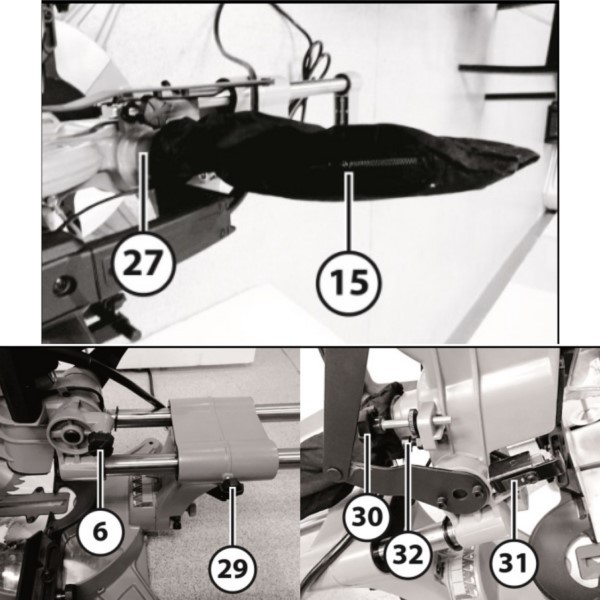

15. Staubbeutel.

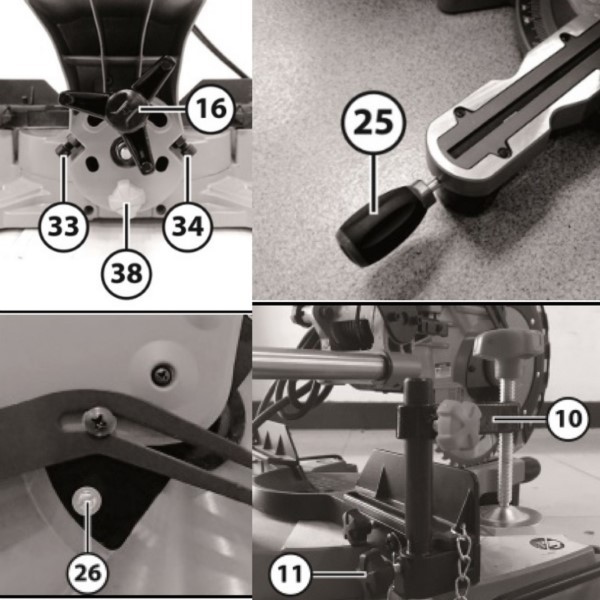

16. Verriegeln des vertikalen Winkels – Gehrung.
17. Vertikale Winkelskala – Gehrung.
18. Eine Stoppleiste mit einer Skala.
19. Sägespannschlüssel
20. Sechskantschlüssel.
21. Sägetischplatte.
22. Horizontale Neigungswinkelskala.
23. Platte.
24. Ein-/Ausschalter des Kettensägenmotors.
24.1 Sperren des Schalters.
25. Horizontale Neigungswinkelsperre.
26. Sägespindelarretierung.
27. Staubaustragsdüse.
28. Führungsschienen.
29. Schlittenführungssperre.
30. Tiefenmesser.
31. Tiefensperrplatte.
32. Einstellschraube für maximale Tiefe.
33. Gehrungswinkel-Einstellschraube -45°.
34. Gehrungswinkel-Einstellschraube +45°.
35. Seitenstütze.
36. Befestigungslöcher für Seitenstütze.
37. Schnellspannklemme – Seite.
38. Zusätzliche Gehrungssperre.

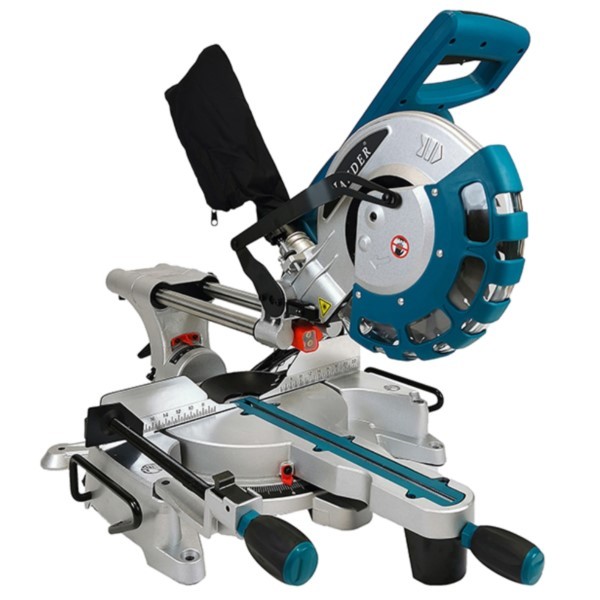

Beschreibung
Große Auswahl an 45°-Schrägschnitten nach rechts und links.
Top-Feed-Mechanismus.
Ausgestattet mit einer Lasermarkierung, die die Schnittlinie anzeigt.
Klare Neigungswinkelskala.
Staubbeutel, Werkstückklemme, Werkbankverlängerung, 40T-Holzschneideblatt enthalten.
