Beschreibung
Kenndaten
Tmax +90oC
Tmin +1oC
Pmax 1,0 MPa
AG/IG ISO228

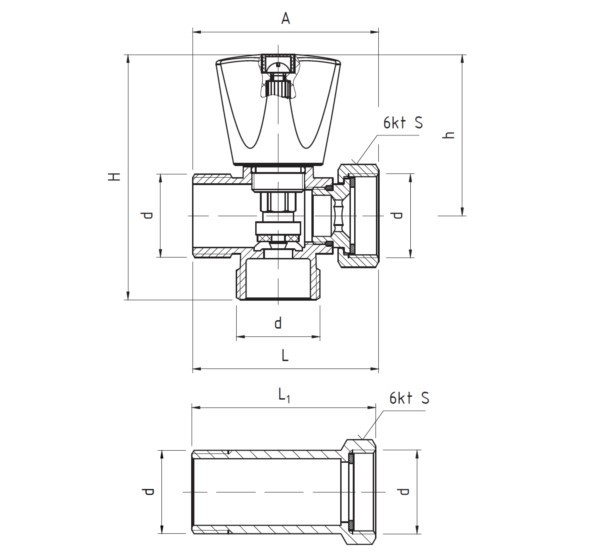

Abmessungen
3/4″ x 3/4″ x 3/4″
d = G 3/4
L = 62 mm
L1 = 58 mm
h = 50,8 mm
H = 77,4 mm
A = 51,2 mm
Materialien
• Gehäuse, Verlängerung: Messing CW617N mit Chrombeschichtung
• Mutter, Gewindestöpsel: nur für Artikel PHA-014O Messing mit Chrombeschichtung
• Schaft, Kegel, Kopf: Messing
• Abdichtung des Kegels: NBR
• Abdichtungd des Gewwindestöpsels und Schaftes: “O”-Ring-Dichtungen – NBR
• Abdichtung des Kopfes: “O”-Ring-Dichtungen – NBR
• Knebelgriff: Kunststoff mit Chrombeschichtung
