Beschreibung
Technische Daten
Modell VPR740
Versorgungsspannung/-frequenz ~230 V / 50 Hz
Versorgungsstrom 3,5 A
Ladespannung 12 V oder 24 V
Mindestladestrom bei 12 V 5,5 A, bei 24 V 8,5 A
Maximaler Ladestrom bei 12 V 8 A, bei 24 V 12 A
Ladestrom im “BOOST”-Modus bei 12 V 16 A, bei 24 V 16 A
Maximaler Anlaufstrom 240 A
Nennladestrom 40 A
Ladeleistung 1,6 kW
Startleistung 8,0 kW
Zellenzahl 6 bis 12 (2,1 V/Zelle)
Kapazität ab 40 Ah
Kapazität bis 700 Ah
Sekundärsicherung 2×50 A – Lamellen
Schließen Sie die Kabel an. mit isolierten Klemmen: 2,7 m, 16 mm2
Arbeitstemperatur: 0-50°C
Gewicht 16 Kilogramm
Schutzklasse IP20
Ausgelegt für 12/24 V Säurebatterien
4 Betriebsmodi – Laden mit minimalem Strom, Laden mit maximalem Strom, BOOST-Laden, Start

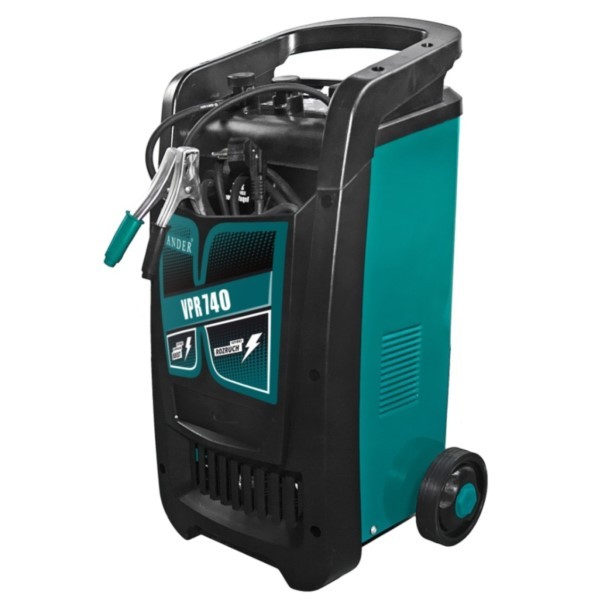

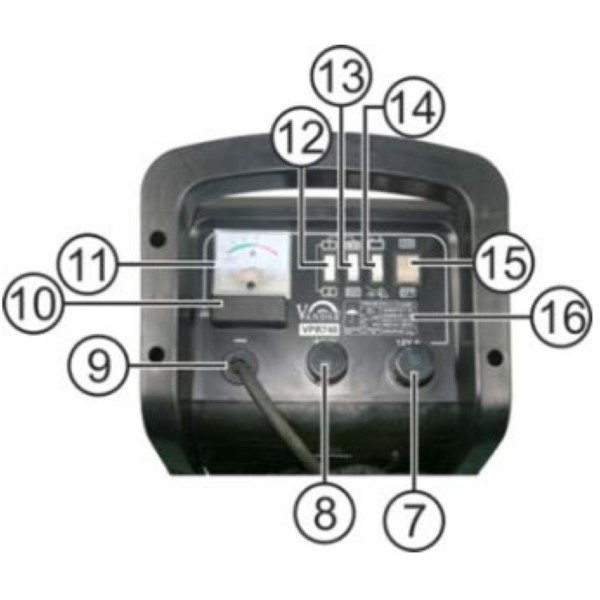

Beschreibung der Zeichnungen
1- Transporträder.
2- Gerätegehäuse.
3- Griff.
4- Tasche für Kabel.
5- Massekabel.
6- Plusleitung 12-24 V.
7- 12 V positive Kabelklemme.
8- Positive 24-V-Klemme.
9- Massekabel.
10-Blatt-Sicherungsabdeckung.
11- Amperemeter – Anzeige des aktuellen Ladestroms.
12- Ladestromschalter.
13- Ladegeschwindigkeitsschalter.
14- Betriebsartenschalter – Laden/Starten.
15- Ein/Aus-Schalter.
16- Referenzplatte.
17- Netzkabel mit Stecker.
Informationen über die Anwendung
Das Ladegerät ist zum Gleichstromladen von Blei-Säure-Batterien mit den im Kapitel „Technische Daten“ angegebenen Parametern bestimmt für den Einsatz in Kraftfahrzeugen, Wohnwagen, Yachten, Baumaschinen usw. Das Ladegerät unterstützt Standard (Service) und Wartung -freie Batterien. Laden Sie keine Akkumulatoren, die in Batterien mit dem Gleichrichter verbunden sind, außer in den Situationen, die im weiteren Teil der Bedienungsanleitung beschrieben sind. Das Ladegerät ist nicht zum Laden von Gel-Batterien und anderen als den im ersten Satz beschriebenen Batterien (z. B. Nickel-Cadmium, Lithium-Ionen usw.) bestimmt. Das Ladegerät VPR740 kann in kleinen Handwerksbetrieben eingesetzt werden, sofern es nicht im Dauerbetrieb betrieben wird.
