Beschreibung
Anwendung
Das Elektrowerkzeug ist zum Längs- und Querschneiden von Holz ausgelegt.
Technische Daten
Versorgungsspannung 18 V
Leerlaufdrehzahl 3800 min-1
Zifferblattgröße 165 x 16 x 1,2 mm – 24T
Maximale Materialstärke bei 90°-Schnitt 54 mm
Maximale Materialstärke bei 45°-Schnitt 40 mm
Grundplattengröße 285 x 140 mm
Gewicht 2,17 kg
Schalldruckpegel LpA 85,00 dB (A)
KpA-Abweichung 3,00 dB(A)
Garantierter Schallleistungspegel LwA 96,00 dB (A)
KwA-Abweichung 3,00 dB(A)
Momentaner Spitzenschalldruckpegel LpCpeak < 135,00 dB
Geräusche und Vibrationen wurden gemäß den geltenden Normen gemessen.

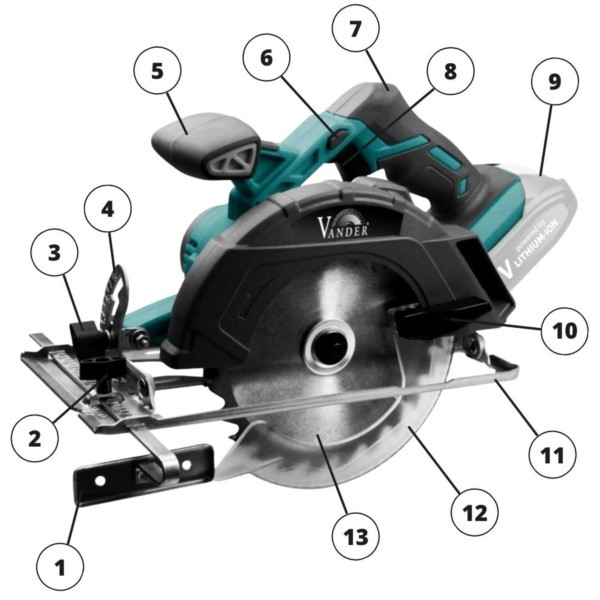

Beschreibung der Zeichnungen
1. Parallelführung.
2. Feststellschraube für Parallelführung.
3. Feststellschraube für Gehrung (Abschrägung).
4. Neigungseinstellungsskala.
5. Zusatzgriff.
6. Schaltersperre.
7. Hauptgriff.
8. Ein-/Ausschalter.
9. Batterie.
10. Oberer Schild der Klinge mit einem Zuggriff.
11. Basis – Sägetisch.
12. Untere Abdeckung der Klinge.

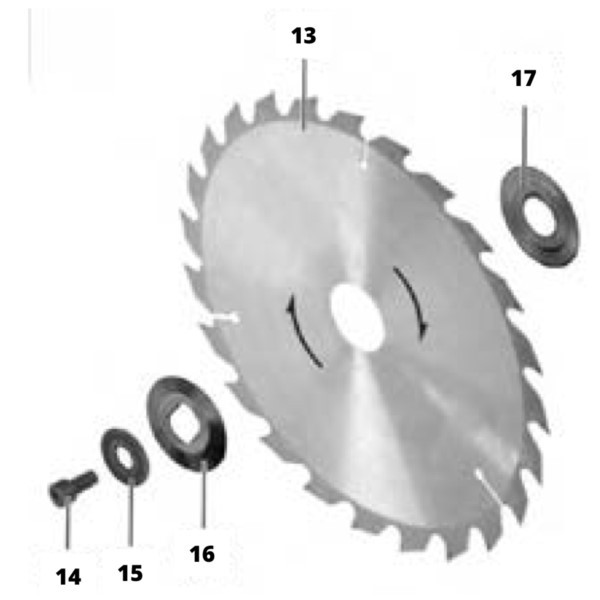

13. Kreissäge.
14. Die Schraube, die die Kreissäge an der Spindelachse befestigt.
15. Feststellschraube zum Einstellen der Schnitttiefe.
16. Externer Montageflansch.
17. Interner Montageflansch.
Kit-Spezifikation

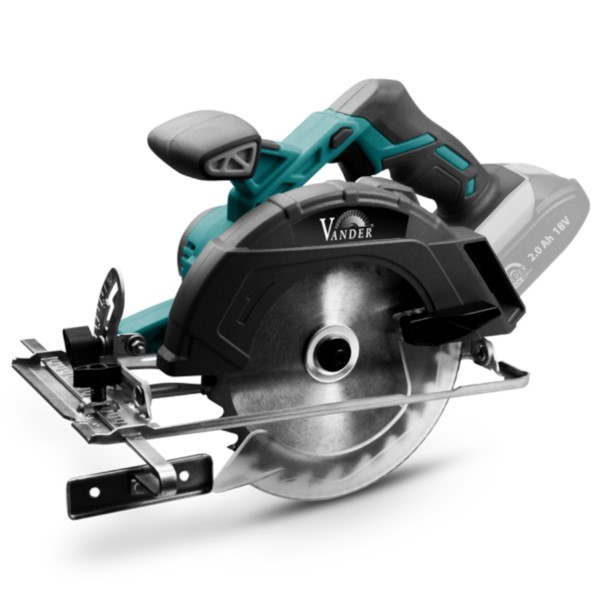

Akku-Kreissäge VPT817
Sechskantschlüssel zum Fixieren der Scheibe 1 Stk.
Benutzerhandbuch
Gerät ohne Akku und Ladegerät.
Beschreibung
Stufenlose Einstellung der Schnitttiefe. Ergonomischer Zusatzhandgriff. Stufenlose Einstellung des Schnittwinkels. Das Werkstück sollte so fixiert werden, dass es sich beim Schneiden nicht bewegen kann. An der Säge dürfen keine anderen Werkzeuge als Holzsägen befestigt werden.
